هل هو جهاز TPU المسطح هو خيار ثالث لخيارات التمويل؟

في مجال نقل السوائل الصناعية، يؤثر اختيار خرطوم التفريغ بشكل مباشر على الكفاءة التشغيلية والسلامة والتكلفة الإجمالية للملكية. في حين يهيمن PVC والمطاط تقليديًا على السوق، خرطوم مسطح من مادة TPU برز كبديل عالي الأداء، خاصة بالنسبة للتطبيقات الصعبة التي تتضمن الهيدروكربونات والتآكل ودرجات الحرارة القصوى. توفر هذه المقالة تحليلاً على مستوى المهندس للخرطوم المسطح المصنوع من مادة TPU، مع فحص خصائص المواد ومقاومتها للمواد الكيميائية وتقييمات الضغط ومدى ملاءمتها للمهام المتخصصة مثل نقل النفط.

خرطوم مسطح من مادة TPU مقابل PVC: تحليل مقارن للمواد

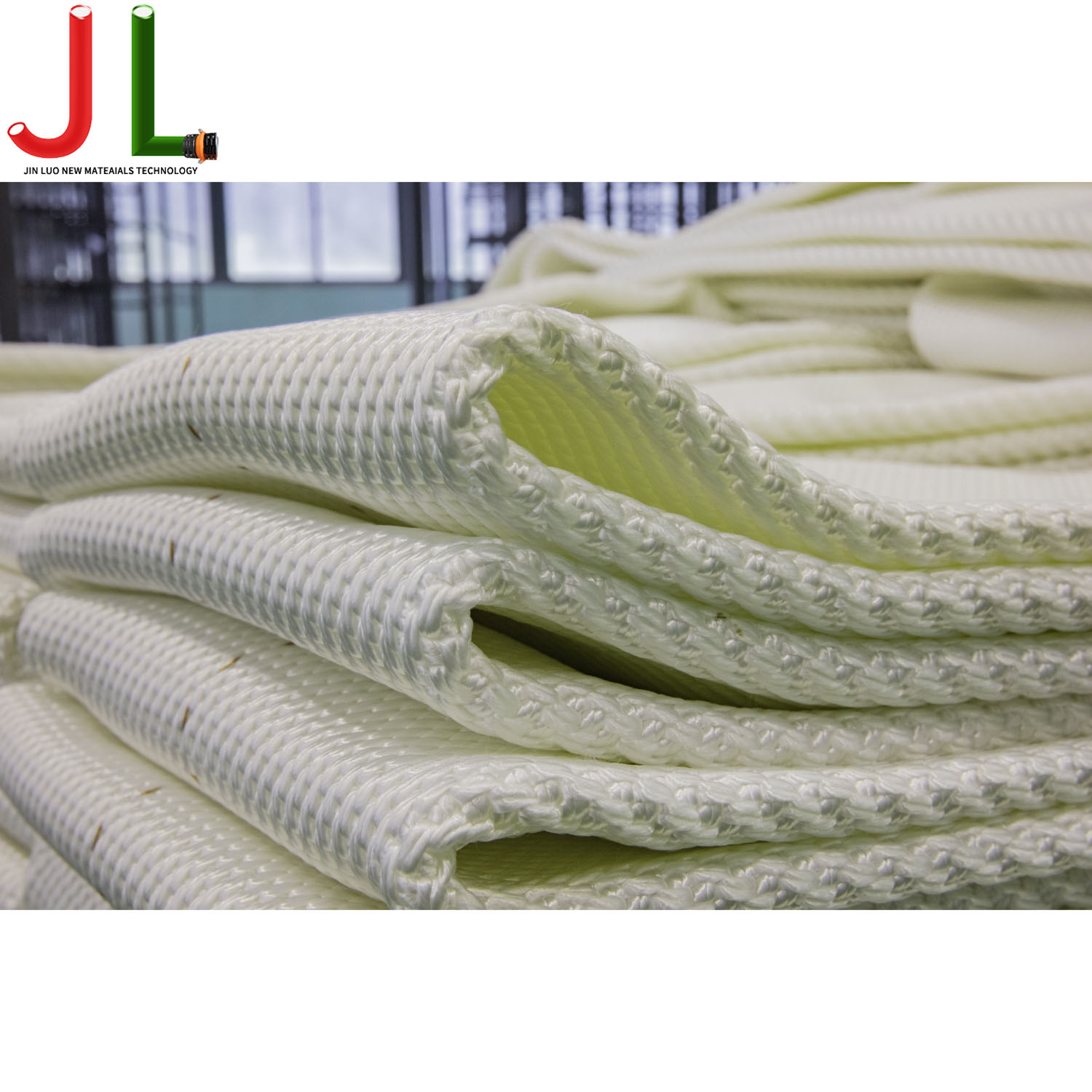

الاختيار بين خرطوم مسطح من مادة TPU مقابل PVC يتطلب فهمًا دقيقًا لعلوم البوليمر ومتطلبات التطبيق. عادة ما تكون خراطيم PVC (البولي فينيل كلورايد) ملدنة لتحقيق المرونة، ولكن هذا يأتي على حساب الاستقرار على المدى الطويل. في المقابل، فإن مادة TPU (البولي يوريثين الحراري) عبارة عن سبيكة مطاطية تجمع بين مرونة المطاط وصلابة البلاستيك. إن طريقة البناء "المبثوقة من خلال النسج"، حيث يقوم مادة TPU بتغليف مادة بوليستر عالية المتانة، تخلق بنية متجانسة بدون مواد لاصقة، مما يزيل مخاطر التصفيح.

مصفوفة الأداء: TPU مقابل PVC مقابل المطاط

لتحديد الاختلافات، يقارن الجدول أدناه المعلمات الهندسية الهامة عبر المواد الثلاثة الشائعة المستخدمة في بناء الخراطيم المسطحة.

تؤكد البيانات أنه على الرغم من أن PVC لا يزال خيارًا منخفض التكلفة للري العام، خرطوم مسطح من مادة TPU يبرر تكلفته الأولية المرتفعة من خلال عمر الخدمة الممتد في البيئات الكاشطة والعدوانية كيميائيًا.

المقاومة الكيميائية للخرطوم المسطح من مادة TPU: مراجعة تفصيلية

بالنسبة لمهندسي المشتريات، tpu وضع خرطوم مسطح المقاومة الكيميائية الملف الشخصي هو عامل حاسم. تنبع مقاومة مادة TPU من بنيتها الجزيئية، التي توفر الخمول لمجموعة واسعة من المواد دون استخدام الملدنات المهاجرة التي يمكن أن تلوث السوائل.

التوافق مع السوائل الصناعية

مادة TPU مقاومة بطبيعتها للهيدروكربونات الأليفاتية وزيوت التشحيم والشحوم. كما أنه يعمل بشكل جيد مع المياه قليلة الملوحة ومياه البحر والأحماض والقلويات المخففة. ومع ذلك، فهو غير مناسب للمذيبات القطبية القوية أو الإسترات أو الكيتونات. فيما يلي دليل التوافق استنادًا إلى أوراق البيانات الفنية:

• الهيدروكربونات (الديزل والكيروسين والنفط الخام): ممتاز. تحافظ بطانة الخرطوم على قوة الشد (بحد أدنى 5800 رطل لكل بوصة مربعة أو 40 ميجاباسكال) حتى مع التلامس لفترة طويلة.
• طين الحفر وملاط الأسمنت: مقاومة ممتازة للتآكل تمنع التآكل الداخلي.
• المياه الصالحة للشرب: مركبات TPU المحددة معتمدة من NSF/ANSI 61، مما يضمن عدم نقل أي طعم أو رائحة إلى مياه الشرب.
• الأسمدة الزراعية (السماد السائل): ممتاز؛ يسمح أنبوب TPU الناعم بسهولة الغسيل ويمنع تراكم البقايا.

المقاومة الكيميائية: عوامل درجة الحرارة والتركيز

المقاومة الكيميائية لمادة TPU ليست مطلقة؛ إنها دالة لدرجة الحرارة والتركيز الكيميائي. في درجات الحرارة المرتفعة، يتسارع معدل الهجوم الكيميائي. بالنسبة للخدمة المستمرة، يتراوح نطاق درجة حرارة الخدمة القياسية من -50 درجة مئوية إلى 65 درجة مئوية، مع السماح بحد أقصى يصل إلى 80 درجة مئوية. بالنسبة للتطبيقات التي تتطلب مقاومة للأحماض المركزة في درجات الحرارة المرتفعة، قد تكون هناك حاجة إلى إصدارات متخصصة من مادة TPU أو مواد بديلة. يمكن للمصنعين توفير مخططات محددة للمقاومة الكيميائية عند الطلب لتطبيقات فريدة.

تصنيف ضغط خرطوم مسطح من مادة TPU: هندسة هامش الأمان

فهم تصنيف ضغط خرطوم مسطح من مادة TPU أمر بالغ الأهمية لتصميم النظام والامتثال للسلامة. يتم تعريف الضغط عادةً بقيمتين: ضغط العمل (أقصى ضغط أثناء الخدمة العادية) وضغط الانفجار (النقطة التي يفشل عندها الخرطوم بشكل كارثي).

ضغط العمل مقابل ضغط الانفجار: عامل الأمان

تملي معايير الصناعة عامل أمان، عادةً 3:1 أو 4:1، بين الانفجار وضغط العمل. على سبيل المثال، يجب أن يكون للخرطوم الذي يبلغ ضغط تشغيله 300 رطل لكل بوصة مربعة حد أدنى لضغط الانفجار يبلغ 900 رطل لكل بوصة مربعة. وهذا يفسر ارتفاع الضغط، والارتفاعات المفاجئة، والضغوط الميكانيكية أثناء التشغيل.

تصنيف الضغط حسب القطر وسمك الجدار

ترتبط تقييمات الضغط عكسيا بالقطر. يمكن للخرطوم مقاس 2 بوصة أن يتحمل ضغوطًا أعلى بكثير من خرطوم مقاس 16 بوصة بسبب صيغة ضغط الطوق. يقوم الجدول أدناه بتجميع البيانات من العديد من الشركات المصنعة لإظهار نطاقات الضغط النموذجية.

من المهم ملاحظة أن تصنيف الضغط النهائي للتجميع يتم تحديده بواسطة المكون الأقل تصنيفًا، والذي غالبًا ما يكون أداة التوصيل. يوصى باستخدام أدوات التوصيل ذات الساق المصنوعة من الفولاذ المقاوم للصدأ (على سبيل المثال، 316 SS) للحفاظ على سلامة الضغط العالي في البيئات المسببة للتآكل.

خرطوم مسطح خفيف الوزن من مادة TPU: المزايا اللوجستية والتشغيلية

الطلب على خرطوم مسطح من مادة TPU خفيف الوزن الدافع وراء ذلك هو الحاجة إلى النشر السريع وتقليل إرهاق الطاقم. في سيناريوهات الاستجابة لحالات الطوارئ، مثل مكافحة حرائق البراري أو السيطرة على الفيضانات، يكون كل كيلوغرام مهمًا.

قياس ميزة الوزن

يمكن لخرطوم الشفط المطاطي القياسي مقاس 6 بوصات أن يزن ما يزيد عن 5-6 كجم/م (3.3-4.0 رطل/قدم). وفي المقابل 6 بوصة خرطوم مسطح من مادة TPU خفيف الوزن يزن حوالي 2.48 كجم/م (1.66 رطل/قدم). بالنسبة لطول 200 متر (660 قدمًا)، يمثل ذلك توفيرًا في الوزن يزيد عن 500 كجم (1100 رطل). يسمح هذا التخفيض بما يلي:

• تعبئة وتفريغ أسرع: يؤدي انخفاض حجم الملف ووزنه إلى تقليل الضغط على الموظفين.

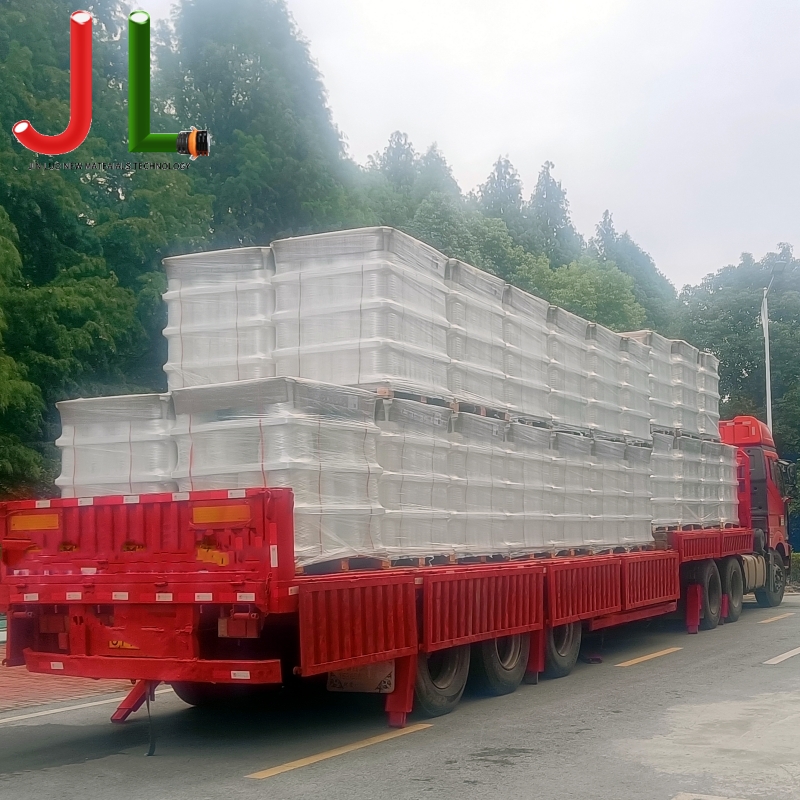

• انخفاض تكاليف النقل: يمكن تحميل المزيد من الخراطيم لكل شاحنة أو طائرة هليكوبتر.
• التعامل المبسط: يمكن نشرها من مركبة متحركة أو بواسطة فريق صغير.

إن خاصية "الوضع المسطح"، حيث يتسطح الخرطوم تمامًا عند تصريفه، تعني أيضًا مساحة أصغر للتخزين وتسمح بسهولة التنظيف والصيانة.

خرطوم مسطح من مادة TPU لنقل الزيت: بروتوكولات التصميم والسلامة

باستخدام خرطوم مسطح من مادة TPU for oil transfer يتطلب ميزات تصميم محددة للتخفيف من المخاطر المرتبطة بالسوائل القابلة للاشتعال والكهرباء الساكنة. تتميز خراطيم TPU القياسية بأنها مقاومة للزيت، ولكن التطبيقات البحرية ومصافي التكرير تتطلب سلامة معززة.

البناء والترابط المضاد للكهرباء الساكنة

عندما تتدفق الهيدروكربونات عبر خرطوم بسرعة عالية، تتراكم الكهرباء الساكنة. إذا لم يتبدد، يمكن أن يؤدي التفريغ الساكن إلى إشعال الأبخرة. خراطيم عالية الأداء مصممة ل خرطوم مسطح من مادة TPU لنقل الزيت دمج آليات التأريض. على سبيل المثال، تشتمل الخراطيم البحرية المتخصصة على سلكي تأريض نحاسيين مغلفين داخل جسم الخرطوم، ويمتدان على طوله بالكامل.

يجب ربط هذه الأسلاك كهربائيًا بالوصلات الموصلة (مثل تلك المصنوعة من حديد الدكتايل أو الفولاذ المقاوم للصدأ) ومن ثم إلى أرض أرضية حقيقية. تم تصميم مقاومة مثل هذا النظام لتكون أقل بكثير من عتبة 1.5 أوم/قدم (4.9 أوم/م) التي تتطلبها المعايير العسكرية مثل MIL-PRF-370K.

المتانة الميكانيكية لنقل الهيدروكربون

بالإضافة إلى التبديد الساكن، تتطلب خراطيم نقل النفط قوة شد عالية لتحمل قوى السحب أثناء العمليات من السفينة إلى الشاطئ أو من سفينة إلى سفينة. يوفر التعزيز المنسوج دائريًا معدلات قوة شد تصل إلى 80000 رطل (لخرطوم مقاس 16 بوصة)، مما يضمن عدم فصل الخرطوم تحت وزنه أو عن انجراف السفينة. كما يوفر غطاء TPU المقاومة اللازمة لوقود الوقود ووقود الطائرات والزيت الخام، مما يمنع تورم الطبقة الخارجية أو تليينها.

الخلاصة: تحديد خرطوم مسطح من مادة TPU للعمليات الحرجة

المزايا الهندسية خرطوم مسطح من مادة TPU واضحة: فهي توفر مقاومة فائقة للتآكل، ونافذة توافق كيميائية واسعة، ونسبة عالية من القوة إلى الوزن مقارنة بالخراطيم المطاطية التقليدية أو خراطيم PVC. عند تحديد مشروعك، ضع في اعتبارك ما يلي:

• بالنسبة للتطبيقات التي تتضمن الهيدروكربونات، قم بإعطاء الأولوية للخراطيم ذات tpu وضع خرطوم مسطح المقاومة الكيميائية التحقق من الصحة والأسلاك الإلزامية المضادة للكهرباء الساكنة.
• لنزح المياه أو الري في التضاريس الوعرة، ومتانة خرطوم مسطح من مادة TPU خفيف الوزن يقلل من دورات الاستبدال.
• تحقق دائمًا من تصنيف ضغط خرطوم مسطح من مادة TPU ضد الحد الأقصى للضغط الديناميكي لنظامك، بما في ذلك الأحداث المفاجئة.
• عند المقارنة خرطوم مسطح من مادة TPU مقابل PVC ، احسب إجمالي تكلفة دورة الحياة، وليس فقط سعر الشراء الأولي، مع الأخذ في الاعتبار طول العمر وتقليل الصيانة.

للتطبيقات المتخصصة مثل خرطوم مسطح من مادة TPU لنقل الزيت ، أصر على الوثائق التي تؤكد أن الخرطوم يلبي معايير الصناعة فيما يتعلق بالتوصيل وتوافق السوائل. ومن خلال مطابقة علم المواد مع التطبيق، يمكن للمهندسين ضمان عمليات نقل السوائل آمنة وفعالة وفعالة من حيث التكلفة.

الأسئلة المتداولة (الأسئلة الشائعة)

1. هل يمكن استخدام خرطوم مسطح من مادة TPU للضخ المستمر لوقود الديزل؟

نعم، مادة TPU مقاومة بطبيعتها للديزل والهيدروكربونات الأليفاتية الأخرى. ومع ذلك، بالنسبة للضخ المستمر، خاصة في البيئات البحرية أو البحرية، يلزم وجود خرطوم مصمم خصيصًا بأسلاك مضادة للكهرباء الاستاتيكية ووصلات موصلة لمنع التفريغ الكهروستاتيكي.

2. كيف يمكن مقارنة مرونة مادة TPU بالمطاط عند -40 درجة مئوية؟

يحافظ مادة TPU على مرونة ممتازة حتى -50 درجة مئوية دون استخدام الملدنات التي يمكن أن تنتقل. يمكن أن تعمل مركبات المطاط أيضًا في درجات حرارة منخفضة، ولكنها قد تتطلب تركيبات متخصصة (وأكثر تكلفة). يعتبر TPU بشكل عام أكثر اتساقًا في أدائه في درجات الحرارة المنخفضة.

3. ما هي درجة حرارة التشغيل القصوى المستمرة للخرطوم المسطح المصنوع من مادة TPU؟

الحد الأقصى القياسي لدرجة حرارة التشغيل المستمر هو 65 درجة مئوية (150 درجة فهرنهايت). يُسمح بذروات قصيرة المدى تصل إلى 80 درجة مئوية (175 درجة فهرنهايت)، لكن التعرض لفترة طويلة عند هذا الحد العلوي سيقلل من عمر الخرطوم.

4. هل خرطوم TPU المسطح آمن لمياه الشرب؟

نعم، ولكن فقط إذا كان الخرطوم معتمدًا بشكل خاص وفقًا لمعايير NSF/ANSI 61 أو معايير مماثلة. ليست جميع مركبات TPU صالحة للطعام؛ يحتوي بعضها على مواد مضافة غير مناسبة لمياه الشرب. تحقق دائمًا من الشهادة.

5. ما الذي يسبب "الثعبان" في الخرطوم المسطح، وهل يمنعه مادة TPU؟

يحدث "الثعبان" أو عدم الاستقرار الجانبي تحت الضغط بسبب الاستطالة المفرطة للتعزيز. تستخدم خراطيم TPU عالية الجودة خيوط بوليستر منسوجة بشكل دائري والتي تحد من الاستطالة إلى أقل من 2%، مما يمنع الخرطوم من الالتواء والثعبان، مما يضمن تدفقًا مستقرًا وتقليل التآكل.

المراجع

1. تيبسا. (2025). Oroflex Terrain - خرطوم تفريغ مسطح من مادة TPU المبثوق عالي التدفق. Tipsa.com
2. خرطوم الشمس. (2025). فك رموز خراطيم Layflat: لماذا يلبي PVC والمطاط وTPU الاحتياجات المختلفة. sunhose.com
3. تيبسا. (اختصار الثاني.). OROFLEX OFFSHORE - خرطوم مسطح قوي للغاية من مادة TPU لتفريغ الوقود والزيت. الصناعة المباشرة
4. أورينتفليكس. (اختصار الثاني.). خرطوم مسطح من مادة TPU. orientrubber.com
5. شركة خرطوم ZYfire. (اختصار الثاني.). خرطوم مسطح من Zyfire Layflat مقاس 12 بوصة 200 رطل لكل بوصة مربعة يعمل بضغط العمل من مادة TPU. madeinchina.com
6. cnhoseflex.com. (2023). خرطوم TPU المسطح - المواصفات الفنية. cnhoseflex.com
7. cnhoseflex.com. (2024). نظرة عامة على مادة خرطوم Layflat: إيجابيات وسلبيات PVC، PE، وTPU. cnhoseflex.com
8. هايتككورب. (2020). خرطوم TPU المسطح - البيانات الفنية. hitechcorp.com.vn
9. جون م. إلسورث. (بدون تاريخ). كورياما OFAQ 6 بوصة. خرطوم تفريغ مياه الشرب من البولي يوريثين. jmesales.com
