فهم خراطيم التفريغ

1. ما هي خراطيم التفريغ؟

خراطيم التفريغ هي أنابيب مرنة مصممة لنقل السوائل أو المواد شبه الصلبة أو الغازات من مكان إلى آخر تحت الضغط. على عكس خراطيم الشفط (التي تسحب المواد إلى الداخل)، خراطيم التفريغ تم تصميمها لتحمل الضغط الداخلي، مما يجعلها ضرورية في الصناعات التي تتطلب التدفق المتحكم فيه ونقل الاتجاه.

الوظائف الأساسية لخراطيم التفريغ

• نقل المواد: نقل الماء أو المواد الكيميائية أو الملاط أو المواد الصلبة الكاشطة.
• التعامل مع الضغط: مصممة لتحمل قوى الضخ دون الانهيار.
• المتانة: مقاومة للتآكل والالتواء والعوامل البيئية.

الصناعات الرئيسية باستخدام خراطيم التفريغ

خرطوم التفريغ مقابل خرطوم الشفط: الاختلافات الرئيسية

المعلمات الأساسية لتحديد خراطيم التفريغ

• القطر الداخلي (المعرف): يتراوح من ½ بوصة إلى 12 بوصة، حسب احتياجات التدفق.
• تصنيف الضغط: يتم قياسه بـ PSI/bar (على سبيل المثال، 150 رطل لكل بوصة مربعة لنقل المياه القياسي).
• نطاق درجة الحرارة: تتعامل بعض الخراطيم مع -40 درجة فهرنهايت إلى 200 درجة فهرنهايت (-40 درجة مئوية إلى 93 درجة مئوية).
• توافق المواد: المطاط (مقاوم للتآكل)، بولي كلوريد الفينيل (خفيف الوزن)، أو مركبات خاصة (مقاومة للمواد الكيميائية).

لماذا خراطيم التفريغ مهمة
قدرتهم على التعامل مع التدفق المضغوط تجعل خراطيم التفريغ أمر بالغ الأهمية في منع التسربات والانسكابات والتوقف التشغيلي. يضمن اختيار النوع المناسب الكفاءة والسلامة وطول العمر في البيئات الصعبة.

2. فهم خراطيم التفريغ: الأنواع والتطبيقات ودليل الاختيار

أنواع خراطيم التفريغ

1. خراطيم التفريغ المطاطية

• البناء: معززة بالنسيج أو الأسلاك الفولاذية
• نطاق الضغط: 150-300 رطل لكل بوصة مربعة
• نطاق درجة الحرارة: -40 درجة فهرنهايت إلى 200 درجة فهرنهايت (-40 درجة مئوية إلى 93 درجة مئوية)
• الأفضل لـ: المواد الكاشطة وتطبيقات الزيت والماء
• المزايا: مرونة ممتازة، مقاومة للتشابك، متينة

2. خراطيم التفريغ البلاستيكية

• البناء: مادة PVC مع تعزيز حلزوني
• نطاق الضغط: 100-250 رطل لكل بوصة مربعة
• نطاق درجة الحرارة: 32 درجة فهرنهايت إلى 140 درجة فهرنهايت (0 درجة مئوية إلى 60 درجة مئوية)
• الأفضل لـ: نقل المياه خفيفة الوزن، والتطبيقات الكيميائية
• المزايا: خفيفة الوزن، مقاومة للتآكل، وبأسعار معقولة

3. خراطيم التفريغ بالحرارة

• البناء: طبقات متعددة من اللدائن الحرارية
• نطاق الضغط: 200-400 رطل لكل بوصة مربعة
• نطاق درجة الحرارة: -60 درجة فهرنهايت إلى 275 درجة فهرنهايت (-51 درجة مئوية إلى 135 درجة مئوية)
• الأفضل لـ: نقل المواد الكيميائية، وتطبيقات الغذاء الصف
• المزايا: مقاومة للمواد الكيميائية، غير ملوثة

4. خراطيم مركبة/مخصصة للمواد

• أنواع التخصص:
  • خراطيم مقاومة للمواد الكيميائية (بطانة PTFE)
  • خراطيم مقاومة للتآكل (جدران سميكة للغاية)
  • خراطيم صالحة للطعام (مواد معتمدة من إدارة الغذاء والدواء)
• نطاق الضغط: يختلف حسب البناء (150-600 رطل لكل بوصة مربعة)
• نطاق درجة الحرارة: يختلف حسب المادة

تطبيقات خراطيم التفريغ

دليل اختيار خرطوم التفريغ

1. اعتبارات توافق المواد

• الماء: المطاط القياسي أو PVC
• الزيوت/الوقود: مركبات مطاطية مقاومة للزيت
• الأحماض / القلويات: PTFE أو المطاط المتخصص
• طين جلخ: مطاط سميك للغاية مع بطانة مقاومة للاهتراء

2. متطلبات الحجم والتدفق

• دليل اختيار القطر:
  • 1-2 بوصة للتطبيقات ذات الحجم المنخفض
  • 3-6" لتدفق معتدل
  • 8" لنقل الحجم الكبير
• معدل التدفق: مطابقة حجم الخرطوم مع سعة المضخة

3. عوامل الضغط ودرجة الحرارة

• ضغط العمل: تجاوز دائمًا ضغط النظام بنسبة 25%
• ضغط الانفجار: الحد الأدنى لضغط العمل 4x
• درجة الحرارة: تحقق من أن تصنيف الخرطوم يطابق درجة حرارة السائل

4. احتياجات التعزيز

• الواجب القياسي: طبقة قماش واحدة (150 رطل لكل بوصة مربعة)
• واجب ثقيل: طبقات قماش متعددة (300 رطل لكل بوصة مربعة)
• واجب ثقيل للغاية: تقوية أسلاك الفولاذ (400 رطل لكل بوصة مربعة)

5. المرونة مقابل الصلابة

• مرونة عالية: مطلوب لنقل المعدات
• خراطيم أكثر صلابة: أفضل لتطبيقات الضغط العالي

6. إنهاء الاتصالات

• الأنواع الشائعة:
  • تجهيزات كاملوك
  • نهايات مترابطة NPT
  • اتصالات شفة
• نصيحة الاختيار: تطابق مع تجهيزات المعدات الموجودة

جدول مقارنة الأداء

اعتبارات خاصة

• الموصلية الثابتة: مطلوب للسوائل القابلة للاشتعال
• مقاومة الأشعة فوق البنفسجية: مهم للاستخدام في الهواء الطلق
• نصف قطر الانحناء: الحد الأدنى من الانحناء قبل تقييد التدفق
• الامتثال التنظيمي: NSF أو FDA أو غيرها من معايير الصناعة

3. الميزات الرئيسية لخراطيم التفريغ عالية الجودة

1. مواصفات أداء الضغط

• تصنيف ضغط العمل:
  • الواجب القياسي: 150-250 رطل لكل بوصة مربعة
  • ثقيل duty: 250-400 PSI
  • الصف الصناعي: 400-600 رطل لكل بوصة مربعة
• هامش أمان ضغط الانفجار:
  • الحد الأدنى لنسبة الأمان 4:1 (ضغط الانفجار مقابل ضغط العمل)
  • مثال: خرطوم 300 رطل لكل بوصة مربعة يجب أن يكون له معدل انفجار 1200 رطل لكل بوصة مربعة

2. عوامل متانة المواد

3. بناء التسليح

• التعزيزات القياسية:
  • طبقة نسيجية واحدة (150-200 رطل لكل بوصة مربعة)
  • طبقات نسيجية مزدوجة (200-300 رطل لكل بوصة مربعة)
  • حلزون أسلاك الفولاذ (300-600 رطل لكل بوصة مربعة)
• مقارنة التعزيز:
  • القماش: مرونة أفضل، وزن أقل
  • سلك: قدرة الضغط العالي، ومقاومة شبك

4. نطاقات تحمل درجة الحرارة

5. خصائص كفاءة التدفق

• تصميم أملس للتجويف:
  • الحد الأدنى من فقدان الاحتكاك (يتم قياسه بقطر PSI لكل 100 قدم)
  • القيم النموذجية: انخفاض 2-5 رطل لكل بوصة مربعة عند التدفق المقدر
• اتساق القطر الداخلي:
  • التسامح: ±3% من الحجم الاسمي
  • يمنع تقييد التدفق عند الانحناءات

6. شهادات السلامة

• الشهادات الحرجة:
  • NSF/ANSI 61 لمياه الشرب
  • FDA 21 CFR لملامسة الطعام
  • ATEX للبيئات المتفجرة
  • قائمة UL لمقاومة الحريق

7. مقارنة الخصائص الفيزيائية

8. ميزات الأداء الخاصة

• تبديد ثابت: المقاومة السطحية <10^5 أوم (للسوائل القابلة للاشتعال)
• مضادات الميكروبات: للتطبيقات الغذائية/الصيدلانية
• عدم وضع العلامات: مهم لبيئات غرف الأبحاث
• القدرة على التعويم: قلب رغوي للتطبيقات البحرية

9. معايير اختبار التحمل

• تصنيف الدورة المرنة: الحد الأدنى 50000 دورة (ASTM D380)
• اختبار الاندفاع: 100.000 دورة ضغط (SAE J343)
• اختبار التآكل: الحد الأدنى 500 دورة (ISO 6945)

4. نصائح الصيانة والسلامة لخراطيم التفريغ

1. إرشادات التخزين المناسبة

• ظروف التخزين المثالية:
  • درجة الحرارة: 32°F to 100°F (0°C to 38°C)
  • الرطوبة: أقل من 65% رطوبة نسبية
  • تجنب التعرض لأشعة الشمس المباشرة (تدهور الأشعة فوق البنفسجية)
• موقف التخزين:
  • يتم وضعها بشكل مسطح أو تعليقها عموديًا
  • لا تخزن أبدًا مع مكامن الخلل أو الانحناءات الحادة
  • الحد الأدنى لنصف قطر الانحناء: قطر الخرطوم 10x

2. قائمة التفتيش الروتينية

3. إجراءات التنظيف عن طريق التطبيق

• المياه/مياه الصرف الصحي: اغسل بالماء النظيف عند ضغط تشغيل 1.5 مرة
• النقل الكيميائي: شطف ثلاث مرات بمذيب متوافق
• النفط / الوقود: التطهير بمحلول منظف (الرقم الهيدروجيني 7-9)
• الطين / المواد الصلبة: التنظيف الميكانيكي بالفرشاة الهوائية

4. بروتوكول اختبار الضغط

• التردد: ربع سنوية للاستخدام المستمر
• طريقة الاختبار: اختبار هيدروستاتيكي عند ضغط تشغيل 1.5 مرة
• المدة: 30 دقيقة كحد أدنى
• معايير القبول: <2% انخفاض الضغط، لا يوجد تسربات مرئية

5. معلمات التعامل مع السلامة

6. أفضل الممارسات التشغيلية

• التثبيت:
  • الحفاظ على الحد الأدنى من نصف قطر الانحناء بقطر 5x
  • استخدم الدعامات المناسبة كل 3-5 أقدام
• عملية:
  • تجنب ارتفاع الضغط المفاجئ (> 10% رطل لكل بوصة مربعة/ثانية)
  • أقصى سرعة للتدفق: 20 قدم/ثانية للسوائل
• الاغلاق:
  • تخفيض تدريجي للضغط
  • الصرف الكامل قبل التخزين

7. اعتبارات خاصة لمنتجات جيانغسو جينلو

نظرا جيانغسو جينلو تكنولوجيا المواد الجديدة المحدودة التخصص في البولي يوريثين والخراطيم الصناعية (أقطار 2-16 بوصة)، لاحظ جوانب الصيانة المحددة هذه:

• خراطيم البولي يوريثين:
  • تعزيز المقاومة الكيميائية ولكن تجنب الأحماض القوية
  • مقاومة فائقة للتآكل (أفضل بنسبة 50% من المطاط القياسي)
  • عمر التخزين: 5 سنوات (غير مستخدم في الظروف المناسبة)
• خراطيم ذات قطر كبير (8-16 بوصة):
  • تتطلب معدات تنظيف متخصصة
  • تحتاج إلى هياكل دعم معززة
  • تكرار الفحص: شهريًا للاستخدام المستمر

8. تقنيات تمديد الحياة

• نظام التناوب: خراطيم متعددة بديلة في التطبيقات ذات الاستخدام الثقيل
• الأكمام الواقية: أضف واقيات التآكل عند نقاط الاتصال
• صيانة التجهيزات النهائية: تزييت/فحص الخيط السنوي
• ركوب الدراجات الضغط: زيادة / خفض الضغط تدريجيا

9. التخلص وإعادة التدوير

• علامات نهاية الحياة:
  • انتشار الكراك > طول 30%
  • انخفاض تصنيف الضغط> 25%
  • تشوه دائم > قطر 5%
• الامتثال البيئي:
  • منفصلة حسب نوع المادة (مطاط/PVC/TPU)
  • اتبع اللوائح المحلية للتخلص من الخراطيم الصناعية

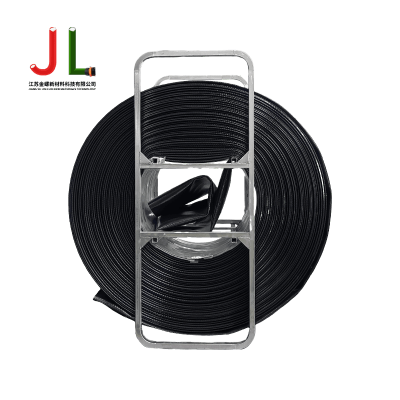

خرطوم ضغط البولي يوريثين عالي التحمل من Jinluo - أنابيب مسطحة من مادة TPU المقواة المرنة
