ما هو خرطوم التكسير وحقول النفط؟

في عالم استكشاف وإنتاج النفط والغاز عالي المخاطر، يعد كل عنصر في سلسلة نقل السوائل أمرًا بالغ الأهمية. ومن بين هذه الأشياء، فإن الخرطوم المتواضع ليس بالبسيط على الإطلاق؛ إنه شريان حياة مصمم بدقة يقاوم الظروف القاسية للحفاظ على تدفق العمليات بأمان وكفاءة. أ التكسير وخرطوم حقول النفط عبارة عن قطعة متخصصة من المعدات مصممة لنقل مجموعة متنوعة من الوسائط العدوانية - بدءًا من سائل التكسير عالي الضغط وطين الحفر الكاشط إلى المياه المنتجة والنفط الخام - تحت ضغوط شديدة ودرجات حرارة وضغوط ديناميكية. يمكن أن يؤدي فشل خرطوم واحد إلى توقف مكلف، وحوادث بيئية، ومخاطر شديدة على السلامة. إن فهم الهندسة وراء هذه الخراطيم، بدءًا من بنائها القوي وحتى المعايير الصارمة التي يجب أن تستوفيها، يعد أمرًا ضروريًا للمهندسين وأخصائيي المشتريات والمشغلين الميدانيين. يتعمق هذا الدليل في تشريح هذه المكونات الحيوية، ويشرح المفتاح مواصفات خرطوم فراك عالي الضغط ، أهمية شهادة خرطوم فارك API 7K ، ودور خرطوم التكسير المقوى بالأسلاك الفولاذية التصاميم. سنقدم أيضًا إرشادات عملية بشأن التطبيقات الميدانية الهامة، مثل معرفة متى يجب جدولة موعد استبدال خرطوم مضخة الطين لحقول النفط وكيفية اختيار الحق خرطوم تصريف حقول النفط لنقل المياه العمليات. من خلال الجمع بين الرؤية التقنية العميقة والتطبيق العملي على المستوى الميداني، تعمل هذه المقالة كمورد شامل لأي شخص مسؤول عن تحديد هذه الأصول الأساسية أو صيانتها أو تشغيلها.

تشريح خرطوم فارك عالي الأداء

إن المرونة الاستثنائية لخرطوم التكسير عالي الجودة ليست من قبيل الصدفة؛ إنه نتيجة بناء متعدد الطبقات بدقة حيث تؤدي كل طبقة وظيفة مميزة وحيوية. في جوهره، يجب أن يوازن التصميم بين المتطلبات التي تبدو متناقضة: القوة الهائلة مع المرونة، والمقاومة الكيميائية مع تحمل التآكل، وطول العمر مع الوزن الذي يمكن التحكم فيه. يبدأ هذا النهج متعدد الطبقات بالأنبوب أو البطانة، وهي الطبقة الداخلية التي تكون على اتصال مباشر بالسائل المنقول. يتم تصنيعه عادةً من مطاط صناعي متخصص أو مركبات بولي يوريثين لدنة بالحرارة مُصممة لمقاومة التحلل الناتج عن المواد الكيميائية والأحماض والمواد الداعمة الموجودة في سوائل التكسير الهيدروليكي. تحيط بهذه البطانة طبقة تقوية، وهي العمود الفقري الحقيقي للخرطوم الذي يحدد قدرته على تحمل الضغط. هذا هو المكان خرطوم التكسير المقوى بالأسلاك الفولاذية يميز نفسه باستخدام حلزونات أو ضفائر متعددة من أسلاك فولاذية عالية الشد لاحتواء الضغوط الداخلية الشديدة وتحمل التعب النابض الناتج عن دورات المضخة. وأخيرًا، تعمل طبقة الغلاف كخط الدفاع الأول ضد البيئة الخارجية. لقد تم تصميمه ليكون قويًا بشكل استثنائي، ومقاومًا للعوامل الجوية والأوزون والأشعة فوق البنفسجية والزيت والتآكل الجسدي الناتج عن السحب على الأراضي الوعرة، مما يضمن سلامة التعزيزات الحيوية الموجودة أسفله.

• البطانة الداخلية: مصنوعة من مركبات مقاومة للزيت ومقاومة للتآكل مثل NBR أو HNBR أو البولي يوريثين للحماية من كيمياء السوائل الداخلية.
• طبقة التسليح: سلك فولاذي عالي الشد ملفوف حلزونيًا أو مضفر في طبقات متعددة لتوفير أقصى قدر من ضغط الانفجار ومقاومة التعب النبضي.
• الغطاء الواقي: طبقة خارجية متينة ومقاومة للعوامل الجوية، غالبًا ما تكون مصنوعة من المطاط الصناعي مثل CR أو CSM، وهي مصممة لتحمل سوء الاستخدام في الميدان.
• التجهيزات النهائية: حواف فولاذية مزورة أو تركيبات ملولبة يتم تثبيتها بشكل آمن عن طريق التأرجح أو العقص لتشكيل مجموعة مقاومة للتسرب وعالية النزاهة.

فك مقاييس الأداء الرئيسية: مواصفات خرطوم فارك عالي الضغط

يتطلب اختيار الخرطوم الصحيح فهمًا شاملاً له مواصفات خرطوم فراك عالي الضغط . هذه المقاييس المنشورة ليست مجرد أرقام؛ فهي ضمانة لحدود الأداء في ظل ظروف محددة. المواصفات الأكثر أهمية هي ضغط العمل (WP)، وهو الحد الأقصى للضغط المستمر الذي تم تصميم الخرطوم للتعامل معه بأمان. بنفس القدر من الأهمية هو الحد الأدنى لضغط الانفجار (MBP)، والذي عادة ما يكون مضاعفًا لـ WP (على سبيل المثال، 4:1)، وهو ما يمثل نقطة الفشل النهائية. ضغط الاختبار (TP) هو الضغط المطبق أثناء اختبار إثبات المصنع، وعادة ما يكون أعلى من WP ولكن أقل من MBP. وتشمل المواصفات الحيوية الأخرى القطر الداخلي (ID)، الذي يؤثر على معدل التدفق وانخفاض الضغط؛ نصف قطر الانحناء، مما يشير إلى مدى إحكام ثني الخرطوم دون التواء أو إتلاف التعزيزات؛ ونطاق درجة الحرارة لكل من الوسائط والبيئة المحيطة. تعد مطابقة هذه المواصفات بدقة مع مخرجات المضخة وخصائص السائل وتصميم الموقع أمرًا أساسيًا للتشغيل الآمن والموثوق.

التطبيقات الهامة وإرشادات الاستبدال

تم إثبات التميز النظري للخرطوم في تطبيقه العملي. يسلط اثنان من الاستخدامات الأكثر تطلبًا وشائعة في هذا المجال الضوء على جوانب مختلفة من أداء الخرطوم وإدارة دورة الحياة. على الجانب عالي الضغط، تعتبر الخراطيم المتصلة بمضخات الطين ومضخات التكسير شرايين العملية، حيث تتعامل مع السوائل الكاشطة ذات الضغط العالي. على الجانب ذو الحجم الكبير، تدير خراطيم التفريغ لنقل المياه معدلات التدفق الهائلة المطلوبة لعمليات التكسير ومعالجة السوائل، حيث قد يكون الضغط أقل ولكن المتانة وكفاءة التدفق أمران أساسيان.

أنظمة مضخات الطين: نبض الحفر

تعمل خراطيم مضخة الطين في واحدة من أكثر البيئات قسوة، حيث تتعرض باستمرار لنبضات الضغط العالي وطين الحفر الكاشط. معرفة متى يتم تنفيذ استبدال خرطوم مضخة الطين لحقول النفط هي مهارة حاسمة توازن بين السلامة والاقتصاد التشغيلي. إن انتظار الفشل الكارثي ليس خيارًا أبدًا. تشمل المؤشرات الرئيسية للاستبدال الشقوق المرئية أو التآكل الشديد على الغطاء الذي يكشف أسلاك التعزيز، أو الانتفاخ أو التورم الموضعي الذي يشير إلى انفصال الطبقات الداخلية، أو التسرب الكبير والمستمر في التركيبات، أو الخرطوم الذي تجاوز فترة الخدمة الموصى بها بناءً على دورات الضغط. يعد تنفيذ جدول استبدال استباقي استنادًا إلى ساعات التشغيل وعمليات الفحص المنتظمة والموثقة أكثر فعالية من حيث التكلفة من التعامل مع فترات التوقف غير المخطط لها.

نقل المياه ومعالجة السوائل: إدارة الكميات الكبيرة

بالنسبة لعمليات مثل إمداد المياه إلى خلاطات التكسير أو نقل المياه المنتجة، غالبًا ما يتم استخدام ملف تعريف مختلف للخرطوم. ان خرطوم تصريف حقول النفط لنقل المياه تم تصميمه لتحسين القطر الداخلي الكبير، ومقاومة التدفق المنخفض، والمتانة الاستثنائية ضد السحب والسحق. على الرغم من أنها لا تزال قوية، إلا أن تقويتها قد تستخدم طبقات نسيجية عالية القوة مثل البوليستر أو الأراميد بدلاً من أو بالاشتراك مع سلك فولاذي أخف، مما يخلق خرطومًا أكثر مرونة وأخف وزنًا في بعض الأحيان مناسب للاستخدام المسطح على مسافات طويلة. تركز المواصفات الرئيسية هنا على معرف معدل التدفق، وإمكانية الشفط (إذا تم استخدامه على مدخل المضخة)، ومقاومة التآكل الاستثنائية للغطاء.

الأسئلة الشائعة

كم مرة يجب استبدال خرطوم التكسير عالي الضغط؟

لا توجد إجابة واحدة تعتمد على الوقت، حيث يعتمد تردد الاستبدال على دورات ضغط التشغيل، وكشط السوائل، والظروف البيئية. أفضل الممارسات هي اتباع برنامج الصيانة القائم على الحالة. يجب استبدال الخراطيم على الفور إذا كشف الفحص عن أي تلف في الغطاء يكشف عن التعزيز أو الانتفاخات أو الجروح العميقة أو المطاط المتصلب/المتشقق. بالإضافة إلى ذلك، غالبًا ما توفر الشركات المصنعة فترة خدمة موصى بها استنادًا إلى أقصى ضغط عمل ودورات نبضية. يعد استبدال الخراطيم بشكل استباقي كجزء من خطة الصيانة المجدولة، بناءً على إرشادات الشركة المصنعة وسجلات الفحص الصارمة، أكثر أمانًا واقتصادية بكثير من الاستجابة للعطل.

ماذا يعني "عامل الأمان 4:1" على الخرطوم؟

يعد عامل الأمان 4:1 (أو نسبة مشابهة مثل 3:1 أو 5:1) أحد مبادئ التصميم المهمة. وهذا يعني أن الحد الأدنى لضغط الانفجار (MBP) للخرطوم أعلى بأربع مرات من ضغط العمل المقدر (WP). على سبيل المثال، خرطوم WP بقوة 10000 رطل لكل بوصة مربعة سيكون له MBP لا يقل عن 40000 رطل لكل بوصة مربعة. يفسر هذا الهامش الكبير ارتفاع الضغط، واحتمال انخفاض ضغط النظام، وإرهاق المواد بمرور الوقت، والضغوط غير المتوقعة. إنه حاجز أمان أساسي. عند التقييم مواصفات خرطوم فراك عالي الضغط ، يشير عامل الأمان الأعلى عمومًا إلى منتج أكثر قوة ومصممًا بشكل متحفظ.

ما الفرق بين خرطوم "مسطح" وخرطوم مطاطي قياسي لنقل المياه؟

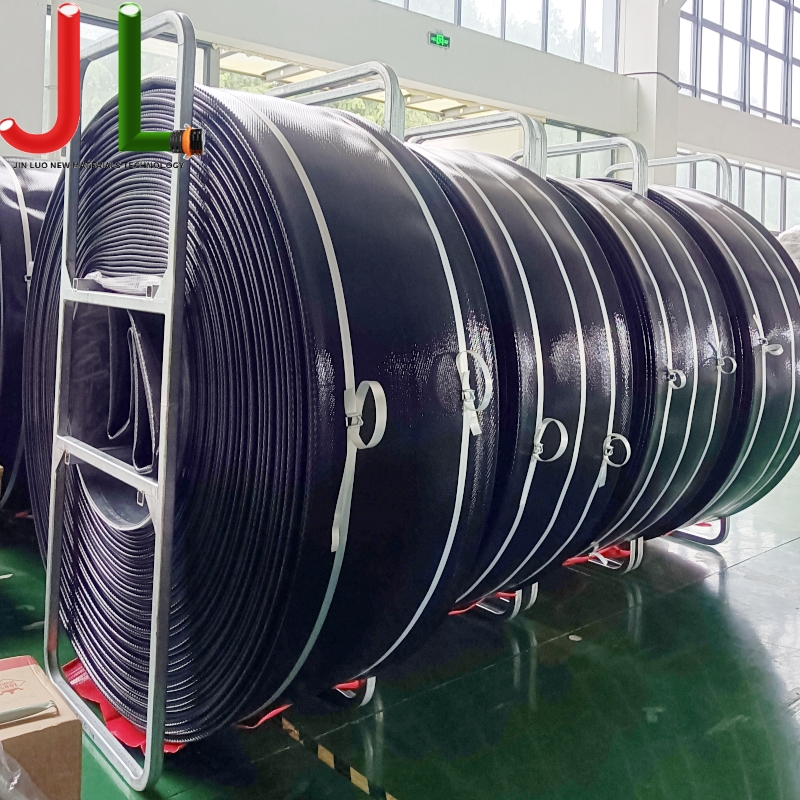

عادة ما يكون خرطوم التفريغ المطاطي القياسي مستديرًا ويحافظ على شكله عندما يكون فارغًا، وغالبًا ما يكون مزودًا بسلك حلزوني لمنع الانهيار تحت الشفط. خرطوم مسطح، غالبًا ما يستخدم كخرطوم خرطوم تصريف حقول النفط لنقل المياه تم تصميمه ليكون مرنًا ومسطحًا تمامًا عندما يكون فارغًا، مما يجعل من السهل جدًا لفه ونقله وتخزينه لفترات طويلة. عادة ما تكون خراطيم Layflat مصنوعة من أقمشة PVC أو البولي يوريثين المغلفة. إنها ممتازة لخطوط المياه المؤقتة ذات الحجم الكبير فوق الأرض ولكن بشكل عام تتمتع بتصنيفات ضغط أقل ومقاومة أقل للتآكل مقارنة بخرطوم التفريغ المطاطي الدائري للخدمة الشاقة المخصص لخدمة أكثر ديمومة أو وعرة.
