كيفية اختيار هوروستسير وقول النفط المناسب للضغط العالي؟

اختيار المناسب التكسير وخرطوم حقول النفط هي مهمة بالغة الأهمية لمهندسي الحفر ومديري المشتريات ومشرفي العمليات الميدانية. تقوم هذه الخراطيم بنقل المواد الكاشطة والسوائل ذات الضغط العالي والمواد الكيميائية المسببة للتآكل في ظل الظروف القاسية. يمكن أن يؤدي الفشل في تجميع الخرطوم إلى التوقف عن العمل بشكل مكلف، ومخاطر السلامة، والانتهاكات البيئية. يوفر هذا الدليل إطارًا فنيًا لتقييم بناء الخراطيم ومعايير الأداء والمتطلبات الخاصة بالتطبيقات.

1. فهم طبقات بناء الخراطيم وعلوم المواد

أداء أي التكسير وخرطوم حقول النفط يعتمد على بنائه متعدد الطبقات. يتكون خرطوم الضغط العالي النموذجي من ثلاث طبقات أساسية: الأنبوب، والتعزيز، والغطاء. تؤدي كل طبقة وظيفة مميزة، ويؤثر اختيار المواد بشكل مباشر على المتانة تحت الضغط الدوري والوسائط الكاشطة.

عند التقييم خرطوم التكسير عالي الضغط للتكسير الهيدروليكي ، انتبه جيدًا لمركب الأنبوب. يوفر مطاط النتريل (NBR) مقاومة ممتازة للزيت ولكنه يتمتع بقدرة محدودة على تحمل التآكل. يوفر النتريل المهدرج (HNBR) مقاومة فائقة لكل من السوائل البترولية ودرجات الحرارة المرتفعة، مما يجعله الخيار المفضل لعمليات التكسير الطويلة حيث تتجاوز درجات حرارة السوائل 200 درجة فهرنهايت.

1.1 مقارنة طبقة التسليح

تحدد طبقة التعزيز ضغط انفجار الخرطوم وعمر النبضة. يوفر تعزيز الأسلاك الحلزونية أعلى قوة انفجار ومرونة للخراطيم ذات القطر الكبير المستخدمة في أساطيل التكسير. يوفر تعزيز الأسلاك المضفرة مرونة جيدة للخطوط الأصغر ولكنه قد يتعب بشكل أسرع في ظل دورة الضغط المستمر. ويوضح الجدول أدناه الفروق الفنية.

2. مقاومة التآكل وأداء مادة الغطاء

في عمليات التكسير الهيدروليكي، يتم سحب الخراطيم بشكل متكرر عبر الأسطح الصخرية والمنصات الفولاذية والحواف الحادة. تعمل مادة الغطاء كخط دفاع أول ضد الأضرار الميكانيكية. ل خرطوم حقول النفط المقاوم للتآكل للغاز الصخري ، يعد غطاء المطاط الصناعي ذو قوة التمزق العالية (الحد الأدنى 150 كيلو نيوتن / م) أمرًا ضروريًا.

غالبًا ما يستخدم المصنعون SBR (مطاط الستايرين بوتادين) أو CR (مطاط الكلوروبرين) للتطبيقات القياسية. بالنسبة لبيئات التآكل الشديدة، توفر الخراطيم المغطاة بالبولي يوريثين عمرًا أطول من ثلاثة إلى خمسة أضعاف مقارنة بالأغطية المطاطية. تشير البيانات الميدانية إلى أن أغطية البولي يوريثين تقلل من تكرار الاستبدال بنسبة 40% تقريبًا في التطبيقات عالية الاحتكاك مثل تكسير الوصلات المتعددة.

3. تقييمات الضغط وعوامل السلامة

يعد فهم معدلات الضغط أمرًا أساسيًا لتصميم النظام الآمن. كل التكسير وخرطوم حقول النفط يجب أن يكون ضغط العمل واضحًا، والذي يتراوح عادة من 25% إلى 33% من الحد الأدنى لضغط الانفجار. يمثل عامل الأمان 4:1 أو 3:1 ارتفاعًا في الضغط، والأضرار الميكانيكية، وتدهور المواد بمرور الوقت.

بالنسبة لتطبيقات التكسير عالي الضغط، يكون ضغط العمل 15000 رطل لكل بوصة مربعة أمرًا شائعًا، مع تجاوز ضغوط الانفجار 60000 رطل لكل بوصة مربعة. يجب على المهندسين أيضًا أن يأخذوا في الاعتبار تصنيف الدورة النبضية، والذي يشير إلى عدد دورات الضغط التي يمكن للخرطوم تحملها قبل فشل الكلال. يجب أن يتحمل خرطوم التكسير عالي الجودة ما لا يقل عن 200000 دورة نبضية عند أقصى ضغط عمل وفقًا لبروتوكولات اختبار ISO 6803.

4. التوافق الكيميائي ومقاومة السوائل

تحتوي سوائل التكسير الهيدروليكي على خليط معقد من الماء والمواد الداعمة ومخفضات الاحتكاك والمبيدات الحيوية ومثبطات القشور. يجب أن تقاوم مادة الأنبوب التحلل الكيميائي لمنع التورم أو التصلب أو استخلاص المركبات في مجرى السائل. خرطوم التكسير المقاوم للمواد الكيميائية لعمليات التحميض يتطلب مركبات أنبوبية متخصصة.

بالنسبة للمعالجات المحمضة التي تتضمن حمض الهيدروكلوريك أو حمض الهيدروفلوريك، توفر مواد أنبوب الفلوروكربون (FKM) أعلى مقاومة. بالنسبة لسوائل التكسير القياسية، يوفر HNBR مزيجًا متوازنًا من المقاومة الكيميائية واستقرار درجة الحرارة. فيما يلي ملخص لاعتبارات التوافق الكيميائي.

• HNBR (النتريل المهدرج): مناسب للديزل والزيوت المعدنية ومعظم سوائل التكسير؛ نطاق درجة الحرارة -40 درجة فهرنهايت إلى 275 درجة فهرنهايت.
• FKM (الفلوروكربون): ممتاز للهيدروكربونات الحمضية والعطرية. نطاق درجة الحرارة -20 درجة فهرنهايت إلى 400 درجة فهرنهايت؛ تكلفة أعلى.
• NBR (النتريل): جيد للسوائل ذات الأساس البترولي ولكنه محدود التوافق مع سوائل التكسير ذات درجة الحرارة العالية.
• UPE (البولي إيثيلين عالي الوزن الجزيئي): مقاومة فائقة للتآكل والمواد الكيميائية للتطبيقات المتخصصة.

5. نهاية الاتصالات وسلامة التجميع

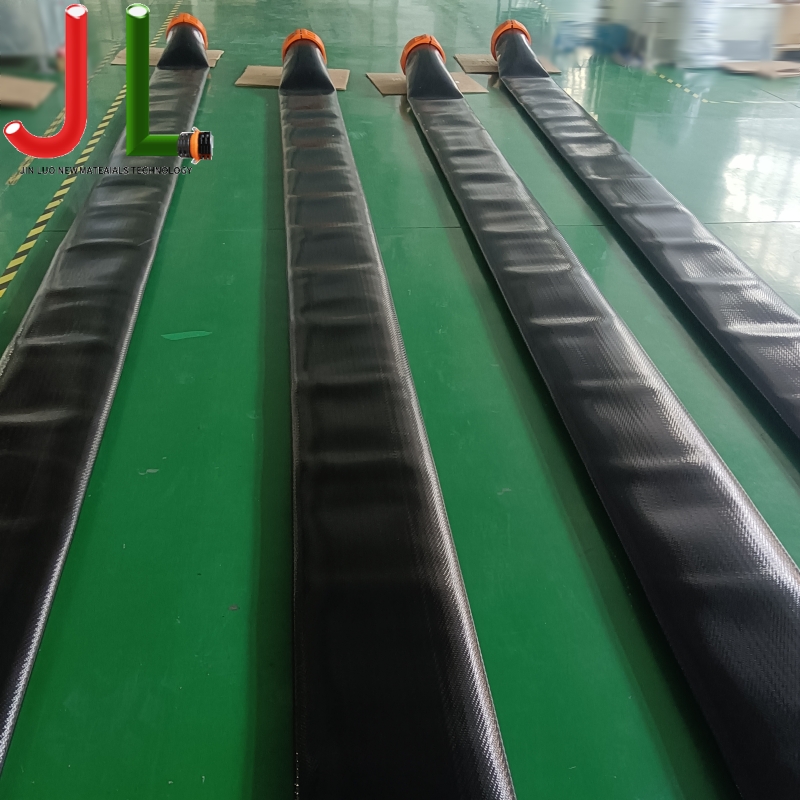

تكون مجموعة الخرطوم قوية بقدر قوة وصلاتها النهائية. ل التكسير وخرطوم حقول النفط assemblies with hammer unions تعد تقنيات العقص المناسبة واختيار أدوات التوصيل أمرًا بالغ الأهمية. تعتبر اتحادات المطرقة (مثل الشكل 100 أو الشكل 1502 أو الشكل 206) هي المعيار الصناعي لوصلات التكسير عالية الضغط نظرًا لقدرتها على التوصيل السريع والختم الموثوق به تحت الضغط الشديد.

عند تحديد التجميعات، تأكد من أن عملية التجعيد تتوافق مع معايير API 7K أو ISO 6803. يمكن أن تنفجر الوصلات قليلة التجعيد تحت الضغط، بينما يمكن أن يؤدي التجعيد الزائد إلى إتلاف طبقة التسليح، مما يؤدي إلى إنشاء نقطة فشل مخفية. يؤكد اختبار الطرف الثالث أن التجميعات المجعدة بشكل صحيح تحافظ على 100% من ضغط العمل المقدر للخرطوم وضغط الانفجار.

5.1 مواصفات التجميع الرئيسية

• الاحتفاظ بالتجعيد: يجب تحقيق ما لا يقل عن 90% من ضغط انفجار الخرطوم عند واجهة التوصيل.
• مادة اقتران: الفولاذ الكربوني مع طلاء الزنك أو الإيبوكسي لمقاومة التآكل في بيئات حقول النفط الخارجية.
• التتبع: يجب أن تتضمن كل مجموعة رقمًا تسلسليًا مع سجلات بيانات تجعيد لضمان الجودة وتحليل الفشل.

6. معايير الصناعة ومتطلبات إصدار الشهادات

إن الامتثال لمعايير الصناعة المعترف بها أمر غير قابل للتفاوض بالنسبة لعمليات حقول النفط. API 7K هو المعيار الأساسي لخراطيم الحفر وخدمة الآبار، ويغطي متطلبات التصميم والتصنيع والاختبار. خرطوم التكسير وحقول النفط المعتمد من API 7K يضمن أن المنتج قد خضع لاختبارات صارمة للانفجار والنبض والانحناء.

تشمل المعايير الإضافية ISO 6803 لاختبار النبضات، وشهادة ABS للتطبيقات البحرية، وموافقة MSHA لبيئات التعدين تحت الأرض. يجب أن تتطلب مواصفات المشتريات صراحةً تقارير اختبار معتمدة (CTRs) لكل دفعة، وتوثيق ضغط الانفجار، وقوة الالتصاق، والتحقق من الأبعاد.

الأسئلة المتداولة (الأسئلة الشائعة)

• س: ما هو عمر الخدمة النموذجي لخرطوم التكسير في ظل التشغيل المنتظم؟
  ج: في ظل عمليات التكسير النموذجية التي تحتوي على 200-300 دورة ضغط لكل مهمة، يمكن للخرطوم عالي الجودة المزود بأنبوب HNBR والأسلاك الحلزونية المعززة أن يدوم من 3 إلى 5 سنوات. يوصى بالاستبدال عندما يظهر على الغطاء قطع واضحة أو تقوية مكشوفة أو بعد أي ارتفاع كبير في الضغط يتجاوز 110% من ضغط العمل.
• س: كيف يمكنني تحديد حجم الخرطوم الصحيح لعملية التكسير؟
  ج: يتم تحديد حجم الخرطوم حسب معدل التدفق ومتطلبات انخفاض الضغط. بالنسبة لمعظم تطبيقات التكسير، تعد الأقطار الداخلية مقاس 2 بوصة و3 بوصة قياسية للتوصيلات المتعددة، بينما يتم استخدام خراطيم مقاس 4 بوصة لخطوط الصواريخ. استخدم حسابات Darcy-Weisbach للتحقق من أن انخفاض الضغط لا يتجاوز 10% من ضغط العمل عند الحد الأقصى للتدفق.
• س: هل يمكن إصلاح خراطيم التكسير في حالة تلفها؟
  ج: لا يُسمح بالإصلاحات الميدانية لخراطيم التكسير ذات الضغط العالي وفقًا لمعايير API 7K. أي قطع أو تآكل يخترق الغطاء الخارجي ويكشف التعزيز يتطلب الإزالة الفورية من الخدمة. لا يمكن إعادة اعتماد المجموعات التي تم إصلاحها إلى معدلات الضغط الأصلية.
• س: ما هو الفرق بين خرطوم التكسير وخرطوم الحفر الدوار؟
  ج: تم تصميم خرطوم التكسير من أجل نقل عالي التدفق والضغط العالي للملاط الكاشطة مع دورات الضغط المتكررة. تم تصميم خرطوم الحفر الدوار (خرطوم كيلي) للدوران المستمر والاهتزاز في أرضية جهاز الحفر. أنها ليست قابلة للتبديل. عادةً ما يكون لخرطوم التكسير غطاء أكثر سمكًا ونمط وضع تقوية مختلف.

المراجع

• معهد البترول الأمريكي. (2023). مواصفات API 7K: معدات الحفر وخدمة الآبار . خدمات النشر API.
• المنظمة الدولية للتوحيد القياسي. (2020). ISO 6803: الخراطيم المطاطية أو البلاستيكية وتجميعات الخراطيم - اختبار نبض الضغط الهيدروليكي بدون ثني .
• الرابطة الوطنية لمهندسي التآكل. (2022). NACE SP0472: طرق وضوابط لمنع التشقق البيئي أثناء الخدمة لحامات الفولاذ الكربوني في بيئات تكرير البترول المسببة للتآكل .
• جمعية مهندسي البترول. (2021). SPE 204215: أفضل الممارسات لإدارة خراطيم الضغط العالي في عمليات التكسير الهيدروليكي .
• معهد الطاقة. (2023). الكود النموذجي للممارسات الآمنة من EI، الجزء 15: تصنيف المناطق للمنشآت التي تتعامل مع السوائل القابلة للاشتعال .
• إدارة السلامة والصحة المهنية. (2022). OSHA 1910.269: توليد الطاقة الكهربائية ونقلها وتوزيعها - متطلبات سلامة الخراطيم .
