ما الذي ترغب في الحصول عليه من تي يو ميكسر الأول للتنقل بسرعة بسرعة؟

في عمليات التكسير الهيدروليكي، يؤثر اختيار المواد لأنظمة نقل السوائل بشكل مباشر على الكفاءة التشغيلية والسلامة. ال كسر خرطوم TPU يمثل فئة متخصصة من خراطيم اللدائن الحرارية المصممة لتطبيقات الضغط الشديد والمقاومة الكيميائية والمتانة البيئية. بالنسبة لمتخصصي المشتريات والمهندسين وموزعي الجملة في قطاع النفط والغاز، فإن فهم المواصفات الفنية لهذه الخراطيم أمر ضروري. توفر هذه المقالة تحليلاً على مستوى المهندس لعلوم المواد، وتقييمات الضغط، وهندسة التطبيقات لعمليات التكسير. سنقوم بفحص أساليب البناء ومقاييس الأداء المقارنة وبروتوكولات التحقق من الجودة لدعم قرارات الشراء المستنيرة بين الشركات.

1. تعريف التكنولوجيا: علوم مادة TPU وبناء الخراطيم

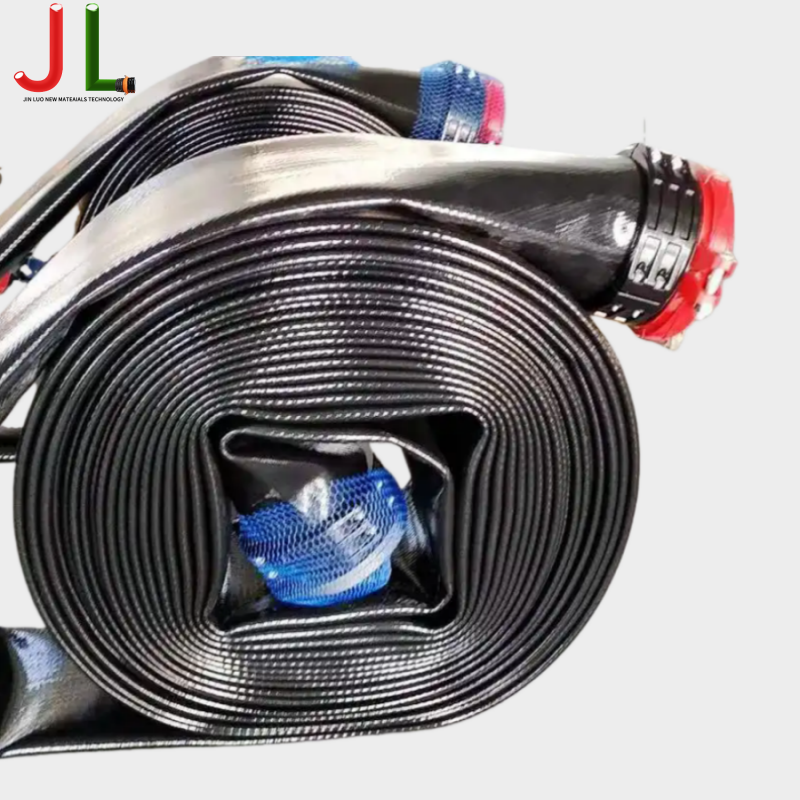

ال كسر خرطوم TPU يستخدم مادة البولي يوريثين بالحرارة كمكون أساسي للمادة. يوفر TPU مقاومة استثنائية للتآكل، ومرونة عبر نطاقات درجات الحرارة الواسعة، وتوافقًا كيميائيًا فائقًا مع سوائل التكسير. تعرض المادة نطاق صلابة يتراوح بين 85 Shore A إلى 75 Shore D، مما يوفر التوازن الأمثل بين المرونة والسلامة الهيكلية. تستخدم هذه الخراطيم عادة بناء متعدد الطبقات يتكون من أنبوب داخلي وطبقة تقوية وغطاء خارجي.

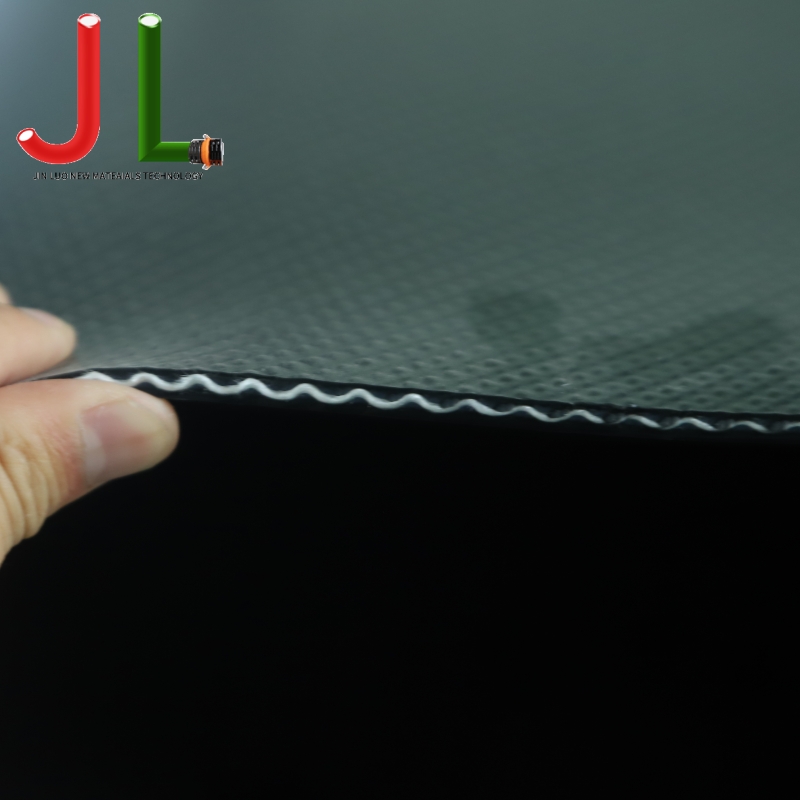

1.1 طبقات البناء ووظائفها

• الأنبوب الداخلي : تركيبة TPU محسنة لتوافق السوائل. يقاوم التحلل المائي ويحافظ على ثبات الأبعاد تحت دورة الضغط المستمر.
• طبقة التعزيز : ألياف بوليستر عالية الشد أو طبقة منسوجة من الأراميد. يوفر مقاومة لضغط الانفجار ويمنع استطالة الخرطوم تحت الضغط.
• الغلاف الخارجي : مركب TPU مقاوم للتآكل. يحمي من الأضرار الميكانيكية، وتدهور الأشعة فوق البنفسجية، والتعرض البيئي.

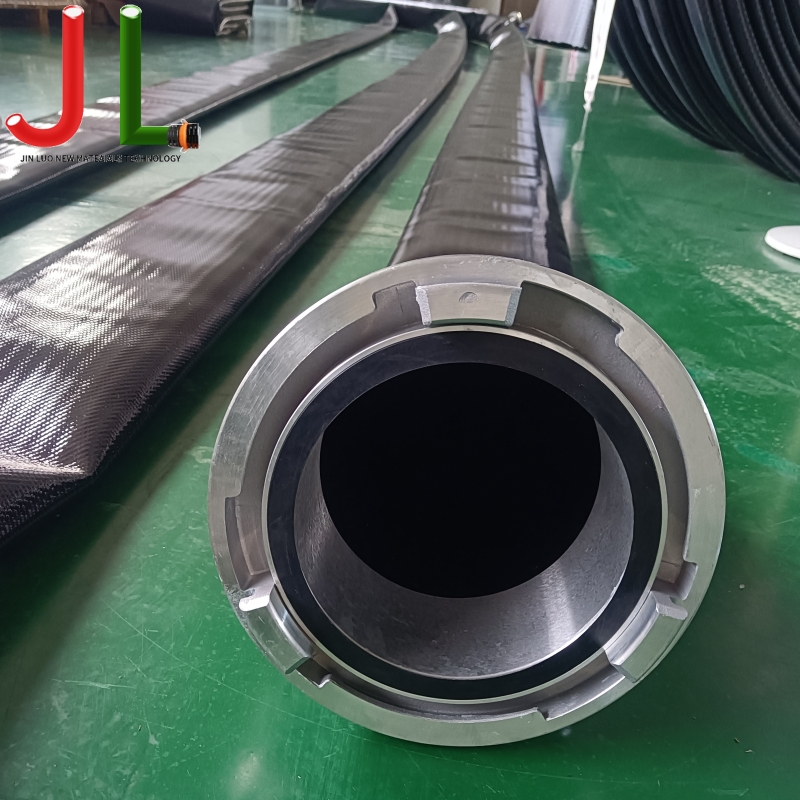

• واجهة اقتران : تركيبات مجعدة أو متعرجة مصممة لمقاومة التعب الاندفاعي. ضروري للحفاظ على سلامة التجميع في ظل ظروف الضغط الدوري.

2. تقييمات الضغط ومواصفات الأداء

تتطلب عمليات التكسير الهيدروليكي خراطيم قادرة على تحمل ظروف الضغط القصوى. ال خرطوم التكسير عالي الضغط لحقول النفط تعمل عادةً عند ضغوط عمل تتراوح من 145 رطل لكل بوصة مربعة إلى 650 رطل لكل بوصة مربعة، مع ضغوط انفجار أربعة أضعاف ضغط العمل. يتبع التحقق من صحة الأداء معايير SAE J517 وISO 18752، التي تحدد متطلبات اختبار النبض، والحد الأدنى لنصف قطر الانحناء، وتقييمات درجة الحرارة.

2.1 معلمات الأداء الحرجة

• ضغط العمل : يتراوح ضغط التشغيل المستمر من 3000 رطل لكل بوصة مربعة إلى 10000 رطل لكل بوصة مربعة، اعتمادًا على القطر وتكوين التسليح.
• ضغط الانفجار : الحد الأدنى لعامل الأمان 3:1 مع ضغط انفجاري يتجاوز 2100 رطل لكل بوصة مربعة لمتغيرات الضغط العالي.
• نطاق درجة الحرارة : -40 درجة مئوية إلى 70 درجة مئوية للتركيبات القياسية.

3. التوافق الكيميائي ومقاومة السوائل

تحتوي سوائل التكسير على تركيبات كيميائية معقدة بما في ذلك مخفضات الاحتكاك، وعوامل التبلور، والمبيدات الحيوية، والأحماض. ال خرطوم TPU مقاوم للكسر الكيميائي يجب أن تثبت التوافق مع هذه الكيمياء العدوانية. يُظهر TPU مقاومة ممتازة للسوائل المعتمدة على الهيدروكربون والأحماض المخففة والمحاليل القلوية المستخدمة بشكل شائع في عمليات التكسير. يجب أن يأخذ اختيار المواد في الاعتبار درجة حرارة السائل وتركيزه ومدة التعرض.

3.1 تقييم التوافق الكيميائي

• المقاومة الهيدروكربونية : يُظهر TPU الحد الأدنى من التورم وعدم التدهور عند تعرضه للديزل والنفط الخام والمنتجات المكررة.
• مقاومة الأحماض : مناسب لحمض الهيدروكلوريك المخفف (تركيز 15%) المستخدم في تطبيقات تكسير الأحماض.
• أنظمة جل : متوافق مع سوائل تكسير البوليمر القائمة على الغوار والبوليمرات الاصطناعية.
• العوامل المؤكسدة : مقاومة محدودة للمؤكسدات القوية مثل مواد التبييض؛ ويوصى بمواد بديلة لهذه التطبيقات.

4. الهندسة التطبيقية لعمليات التكسير

ويتطلب النشر الناجح لخراطيم التكسير النظر في المعلمات التشغيلية، بما في ذلك تدوير الضغط، والإجهاد الميكانيكي، والظروف البيئية. ال خرطوم فارك لخدمة الآبار يجب أن يستوعب ظروف التحميل الديناميكية، بما في ذلك قوى الاهتزاز والثني والشد. يجب على المهندسين تحديد مجموعات الخراطيم مع بدلات نصف قطر الانحناء المناسبة وتكوينات تخفيف الضغط.

4.1 اعتبارات التثبيت والتوجيه

• الحد الأدنى لنصف قطر الانحناء : عادة 10 إلى 15 مرة القطر الخارجي للخرطوم. إن تجاوز الحد الأدنى لنصف قطر الانحناء يقلل من عمر الخرطوم ويزيد من ضغط أداة التوصيل.
• التفريغ الساكن : التركيبات الموصلة المتاحة للتطبيقات التي تتطلب تبديدًا ثابتًا.
• حماية من التآكل : يوصى باستخدام الأكمام الملفوفة الخارجية للمناطق شديدة التآكل، بما في ذلك نقاط الاتصال الأرضية ومواقع واجهة المعدات.
• اقتران سلالة الإغاثة : تباعد المشبك المناسب وأنظمة الدعم تمنع إجهاد أداة التوصيل في ظل ظروف التشغيل الديناميكية.

5. متطلبات ضمان الجودة وإصدار الشهادات

تتطلب عمليات الشراء بين الشركات بروتوكولات صارمة للتحقق من الجودة. ال خرطوم التكسير API 7K معتمد تشير الحالة إلى الامتثال لمواصفات معهد البترول الأمريكي لمعدات الحفر وخدمة الآبار. تتحقق شهادة API 7K من صحة أنظمة جودة التصنيع ودقة الأبعاد وبروتوكولات اختبار الأداء. قد تشمل الشهادات الإضافية الموافقة على نوع ABS للتطبيقات البحرية وشهادة DNV للعمليات البحرية.

5.1 الوثائق المطلوبة للشراء

• تقارير اختبار المواد : توثيق خصائص مركب TPU، بما في ذلك الصلابة وقوة الشد والاستطالة عند الكسر.
• شهادات اختبار الضغط : إثبات الاختبار الهيدروستاتيكي عند ضغط تشغيل 150% لكل طول مصنع.
• سجلات التتبع : أرقام الدفعة ورموز تاريخ التصنيع مما يتيح إمكانية تتبع المواد بشكل كامل.
• التفتيش من طرف ثالث : تقارير التحقق المستقلة للتطبيقات الهامة التي تتطلب ضمان جودة معتمد.

6. التحليل المقارن: الخراطيم الهيدروليكية من مادة TPU مقابل المطاط

عند اختيار الخراطيم لتطبيقات التكسير، يجب على المهندسين تقييم مادة TPU مقابل الإنشاءات المطاطية التقليدية. ال كسر خرطوم TPU يوفر مزايا متميزة في تقليل الوزن والمرونة ومقاومة التآكل مقارنة بالبدائل المطاطية. ومع ذلك، قد توفر الخراطيم المطاطية أداءً فائقًا في تطبيقات معينة ذات درجات حرارة عالية. تدعم المقارنة التالية الاختيار المستنير بناءً على المتطلبات التشغيلية.

مقارنة الأداء: TPU مقابل خراطيم التكسير المطاطية

7. إدارة دورة الحياة واستراتيجيات الاستبدال

تعمل الإدارة الفعالة لدورة الحياة على زيادة العائد على الاستثمار إلى أقصى حد وتضمن السلامة التشغيلية. ال خرطوم TPU مقاوم للتآكل للكسر يوفر عادةً من 5 إلى 6 سنوات تشغيل في ظروف الخدمة القاسية. تتضمن معايير الاستبدال تآكل الغطاء الخارجي المرئي، أو التعزيز المكشوف، أو تلف القارنة، أو فشل اختبار الضغط. يجب على المنشآت تنفيذ بروتوكولات التفتيش وجداول الاستبدال بناءً على ظروف التشغيل الفعلية.

7.1 متطلبات بروتوكول التفتيش

• التفتيش البصري : إجراء فحوصات يومية بحثًا عن تلف الغطاء أو التواءه أو حركة الاقتران.
• اختبار الضغط : الاختبار الهيدروستاتيكي السنوي عند ضغط تشغيل 150% للخراطيم في الخدمة المستمرة.
• الاستمرارية الكهربائية : الاختبار السنوي للخراطيم الموصلة المستخدمة في تطبيقات التفريغ الساكن.
• التوثيق : الاحتفاظ بسجلات الخدمة، بما في ذلك مواعيد التثبيت وساعات التشغيل ونتائج الفحص.

الأسئلة المتداولة (الأسئلة الشائعة)

ما هو الحد الأقصى لضغط العمل لكسر خرطوم TPU؟
تتراوح ضغوط العمل من 145 إلى 650 رطل لكل بوصة مربعة. يعتمد التصنيف المحدد على قطر الخرطوم وتكوين التعزيز. تحقق دائمًا من معدلات الضغط من خلال وثائق الشركة المصنعة وحدد الخراطيم ذات عامل أمان لا يقل عن 3:1 بالنسبة إلى الحد الأقصى لضغط تشغيل النظام.

كيف يمكن مقارنة مادة TPU بالمطاط في تطبيقات خراطيم التكسير؟
يوفر TPU مزايا كبيرة في تقليل الوزن (أخف بنسبة 30-40%) تقريبًا، وتحسين المرونة (نصف قطر الانحناء الأصغر)، وأداء مضاد للشيخوخة، ومقاومة فائقة للتآكل. توفر الخراطيم المطاطية عادةً أداءً أفضل في درجات الحرارة العالية التي تتجاوز 85 درجة مئوية وتكلفة أولية أقل. ويعتمد الاختيار على متطلبات تشغيلية محددة، بما في ذلك التعرض لدرجة الحرارة، وتكرار المعالجة، والظروف البيئية.

ما هي الشهادات التي يجب أن أطلبها من موردي خراطيم التكسير؟
يجب تزويد جميع الخراطيم بتقارير اختبار المواد وشهادات اختبار الضغط ووثائق التتبع الكاملة.

ما هو عمر الخدمة النموذجي لخرطوم TPU المكسور؟
يختلف عمر الخدمة بشكل كبير بناءً على ظروف التشغيل، وتكرار دورات الضغط، وممارسات المناولة. في عمليات التكسير المستمرة، توفر خراطيم TPU عادةً ما بين 5 إلى 6 سنوات تشغيل قبل الاستبدال. تعمل بروتوكولات التخزين والمعالجة والفحص المناسبة على إطالة عمر الخدمة. يجب أن تضع المرافق جداول الاستبدال بناءً على نتائج الفحص البصري ونتائج اختبار الضغط بدلاً من الوقت التقويمي وحده.

المراجع

• معهد البترول الأمريكي. (2022). مواصفات API 7K: معدات الحفر وخدمة الآبار. الطبعة السادسة.
• المنظمة الدولية للتوحيد القياسي. (2020). ISO 18752:2020 - الخراطيم المطاطية والبلاستيكية وتجميعات الخراطيم - اختبار النبض الهيدروليكي.
• جمعية مهندسي السيارات. (2021). SAE J517: معيار الخرطوم الهيدروليكي.
• الجمعية الأمريكية للاختبارات والمواد. (2023). ASTM D412: طرق الاختبار القياسية للمطاط المفلكن واللدائن الحرارية - التوتر.
• الرابطة الوطنية لمهندسي التآكل. (2022). NACE SP0177: التخفيف من تأثيرات التيار المتردد والبرق على الهياكل المعدنية وأنظمة التحكم في التآكل.
• مجلة تكنولوجيا البترول. (2023). "التقدم في تكنولوجيا خرطوم الضغط العالي لعمليات التكسير الهيدروليكي." المجلد. 75، العدد 8، الصفحات 42-48.
•
